Beispiele: Fourier-Transformations-Infrarotspektroskopie und -mikroskopie

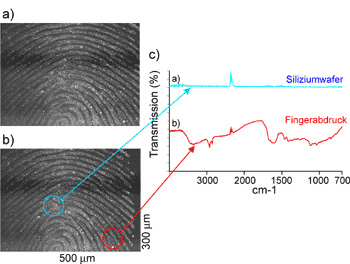

Analyse an einem Fingerabdruck auf einem Si-Wafer

Analyse an einem Fingerabdruck auf einem Si-Wafer.
Analyse an einem Fingerabdruck auf einem Si-Wafer a) Lichtmikroskopische Aufnahme eines Fingerabdruckes b) Aufnahme des IR-Mikroskopes c) IR-Spektren auf und neben einer Rille des Fingerabdruckes

a) Lichtmikroskopische Aufnahme eines Fingerabdruckes
b) Aufnahme des IR-Mikroskopes
c) IR-Spektren auf und neben einer »Rille« des Fingerabdruckes

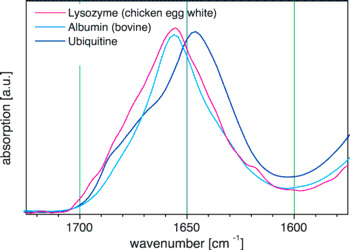

Proteinanalytik

Proteinanalytik.
Proteinanalytik.

Messung der Anteile unterschiedlicher Protein-Sekundärstrukturen in wässriger Lösung:

Durch eine Analyse der Amid-I-Absorptionsbandenform lassen sich die Anteile von a-Helix- und ß-Faltblatt-Strukturen ermitteln.

Durch die Verwendung einer speziellen Protein-Messzelle waren genaue Messungen trotz starker IR-Absorption des Wassers im relevanten Spektralbereich möglich.

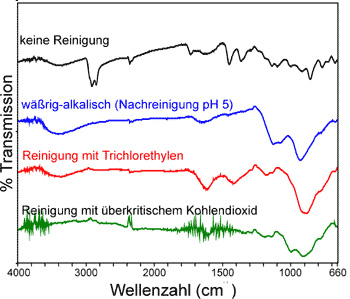

Reinheitskontrolle an gereinigten Aluminiumwerkstücken

Reinheitskontrolle an gereinigten Aluminiumwerkstücken.
Reinheitskontrolle an gereinigten Aluminiumwerkstücken.

Vergleich verschiedener Reinigungsverfahren:

Werkstücke aus Aluminium wurden unterschiedlichen Reinigungsverfahren unterworfen und mittels IR-Spektroskopie im streifenden Einfall geprüft, ob die Werkstücke vom Bearbeitungsöl befreit werden konnten (C-H-Valenz-schwingungen im Bereich 3000-2800cm-1)

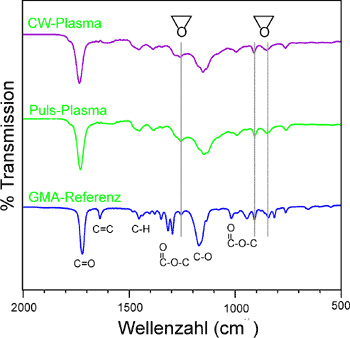

Charakterisierung von Plasmapolymerschichten

Charakterisierung von Plasmapolymerschichten.
Charakterisierung von Plasmapolymerschichten.

Nachweis der Erhaltung von Epoxidgruppen:

Glycidylmethacrylat (GMA) kann unter Erhalt der Monomerstruktur als Plasmapolymer abgeschieden werden.

Der Oxiran-Ring ist im IR-Spektrum eindeutig erkennbar.

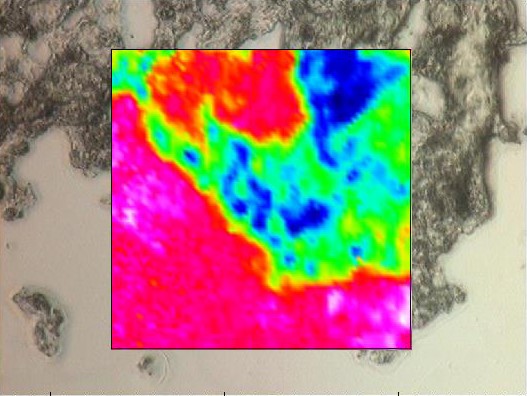

Partikelverteilung in Geweben

Partikelverteilung in Geweben.
© Fraunhofer IGB
FPA-Imaging im Bereich 1700-1500 cm-1; blau/grün: Gewebe.
  • Untersuchung des Transports von Wirkstoffen über epitheliale Barrieren
  • Lichtmikroskopisches Bild mit Infrarot-Imaging im Bereich 1700-1500 cm-1
  • Verteilung von Mikropartikeln (hier blau) in biologischem Gewebe (170 µm x 170 µm)
  • Markierungsfreier Nachweis
